iPhone Duoの冷却で最大の特徴は、ヒンジ内部に柔軟なグラファイト製パイプを通していることである。
これにより、A20 Proなどから発生した熱を左右の筐体へ移動させ、放熱に使える表面積を広げている。
Appleによると、この部分は何度も折りたたんでも熱伝導性と構造強度を維持する必要があり、熱設計チームと機構設計チームが共同で開発したという。
さらに、
⚫︎ A20 Proとベイパーチャンバーの間に新素材「metal over foam」
⚫︎ Duo版A20 Proには第2ディスプレイエンジン
⚫︎ 内側ディスプレイの画面下カメラにも対応
と、Duo専用の設計がかなり入っている。
折るためのヒンジを、熱の通り道にも使う。
なかなかAppleらしい力技である。
この記事のポイント
対象製品：iPhone Duo
情報の確度：一次情報・実機情報
公式発表：あり
主な出典：Apple関係者へのPCMagインタビュー、9to5Mac
確認日：2026年10月16日
読者に関係すること：iPhone Duoの発熱対策、ヒンジ構造、A20 Pro、ベイパーチャンバーの仕組みが分かる
iPhone Duoはなぜ熱対策が難しい？
しかもDuoにはA20 Proが搭載され、内側と外側の2つのディスプレイも動かす。

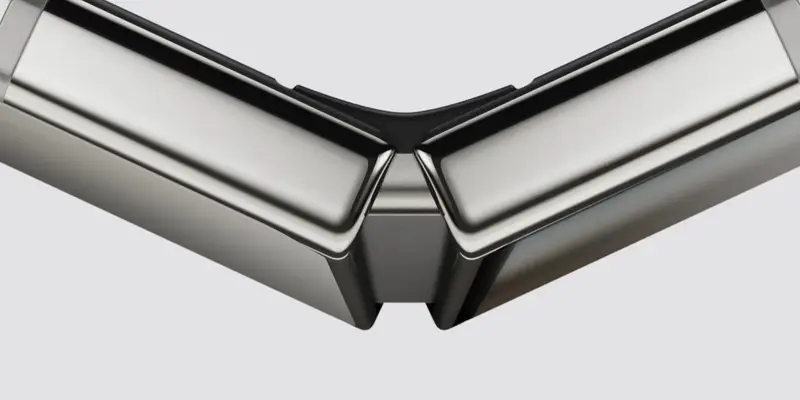

ヒンジ内部に柔軟なグラファイト製パイプ
Appleの熱設計担当者によると、iPhone Duoでは柔軟なグラファイト素材をヒンジ内部へ通し、左右の筐体間で熱を移動させている。
これによって片側だけに熱が集中するのを防ぎ、両方の筐体を使って放熱できる。
片方が熱ければ、もう片方にも仕事をしてもらう。
ヒンジ部分の素材は、何千回、何万回と開閉されても、
⚫︎ 切れない
⚫︎ 熱を伝え続ける
⚫︎ 構造的にも壊れない
という条件を満たさなければならない。
ヒンジは、ただ曲がればいい部品ではなくなった。
左右の筐体で熱を逃がす仕組み
しかしDuoでは構造が左右に分かれる。
そこでヒンジをまたいで熱を移動できれば、左右両方をひとつの大きな放熱面として使える。
欠点だった構造を、冷却にも利用する。
A20 Proとベイパーチャンバーをつなぐ新素材
iPhone Duoの冷却は、ヒンジだけではない。
AppleはA20 Proとベイパーチャンバーの間にも、「metal over foam」と呼ぶ新しい素材を採用している。
役割は、A20 Proから出た熱をベイパーチャンバーへ効率よく伝えること。
ただし、単に金属でつなげばいいわけではない。
スマートフォン内部では、部品のわずかな動きや圧力にも対応する必要がある。
この素材は熱を伝えながら、機械的な柔軟性も持たせているという。Appleは、必要な特性を実現するまで数カ月開発したとしている。
高性能チップ。
ベイパーチャンバー。
その間をつなぐ素材。
冷却というのは、ひとつ大きな部品を入れれば終わる話ではないらしい。
Duo専用A20 Proには第2ディスプレイエンジン
Appleによると、内側と外側のディスプレイを同時に動かすため、第2ディスプレイエンジンを追加している。
⚫︎ 2画面同時駆動
⚫︎ 画面下カメラ
⚫︎ 折りたたみ特有の熱設計
まで考えた専用仕様になっている。
折りたたみiPhoneは、外側だけ変えれば作れるものではなかったのである。
折りたたみなのに、熱を逃がせる理由
つまり、チップ → 新素材 → ベイパーチャンバー → ヒンジ → 左右の筐体 という複数段階の冷却設計になっている。
だが内部を見ると、折りたためるようにするためだけではなく、折りたたんでも普通に高性能で使えるようにするための技術にもかなり手間がかかっている。
まとめ
iPhone Duoの冷却には、折りたたみ構造ならではの工夫が詰まっている。
ポイントは、
⚫︎ ヒンジ内部に柔軟なグラファイト製パイプ
⚫︎ 左右の筐体へ熱を分散
⚫︎ A20 Proとベイパーチャンバーを新素材で接続
⚫︎ Duo版A20 Proには第2ディスプレイエンジン
⚫︎ 画面下カメラにも対応
というものだ。
ヒンジといえば、折るための部品だった。
iPhone Duoでは、そこに冷却まで任せた。
折りたたむ場所を、熱の逃げ道にする。
制約が増えるほど、設計は妙に賢くなるものである。
出典
出典：https://9to5mac.com/2026/10/12/the-iphone-duos-cooling-system-hides-a-clever-trick-inside-its-hinge/
PCMag（Appleシリコン・熱設計担当者へのインタビュー）
